常規12*12輕觸開關封裝規格尺寸圖

輕觸開關其又廣泛被稱為是一種感應開關，其主要開關內部結構的金屬?gòu)椘芰Φ母袘?yīng)，從而實現接通以及斷開的功能。目前一般對于在家用電器領域尤為普遍應用。例如常見的開關規格區分有4*4、6*6、12*12輕觸開關等，而這通常每種規格不同的開關，其針對于所應用的場景也是有所不同的。以12*12輕觸開關來說，大家一般對于此款12*12輕觸開關封裝規格的產品是否有所全面的了解呢?其產品的功能特性如何?那下面給大家詳細講下關于12*12輕觸開關封裝規格解析以及產品功能特點介紹。

常規12*12輕觸開關規格產品介紹：

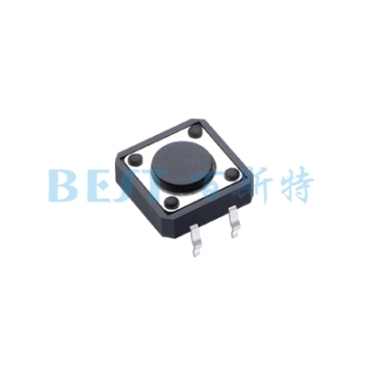

輕觸開關TS-1103

產品介紹：

輕觸開關TS-1103為一款12x12防水按鍵開關，或方形輕觸開關，其開關的規格尺寸為：12*12mm，端腳高度區分有4.34.3/5-22等多種高度規格，一般也可根據用戶的需求定做;常規的按鍵標準力度區分有160g/250g兩種;不過由于該開關材質不耐高溫，一般不支持過回流焊，只能手工焊接。

技術參數：

使用范圍溫度：-20℃~70℃

額定值：DC 12V 50mA

接觸電阻：≤50mΩ

保存溫度范圍：-30℃~80℃

回復力：50gf min

行程：0.25±0.1mm

絕緣電阻：≥100 MΩ

驅動力：250±30gf 160±30gf

機械壽命：50000次

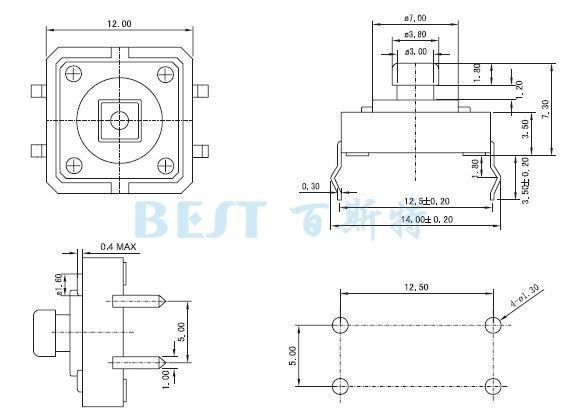

輕觸開關TS-1103封裝規格圖紙

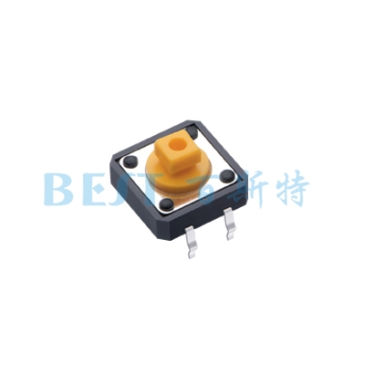

輕觸開關TS-1103C

產品介紹：

輕觸開關TS-1103C系列是一款仿歐姆龍開關的產品，它由四個定位柱和四個引腳組成，其開關規格尺寸為12*12mm，一般市面上又廣泛被稱為12x12防水輕觸開關。該開關常規的蓋帽顏色區分有黑色和黃色兩種;按鍵力度區分有250gf、180gf、160gf等3個標準力度，如需要其它的力度需要特別定制。目前輕觸開關TS-1103C一般應用于：電視機、遙控器、音響、通訊設備、電子玩具、數碼產品、家用電器等領域上。

技術參數：

回復力：50gf min

接觸電阻：≤50mΩ

行程：0.25±0.1mm

額定值：DC 12V 50mA

絕緣電阻：≥100 MΩ

使用范圍溫度：-20℃~70℃

保存溫度范圍：-30℃~80℃

驅動力：250±30gf、180±30gf、160±30gf

機械壽命：50000次

輕觸開關TS-1103C封裝規格圖紙

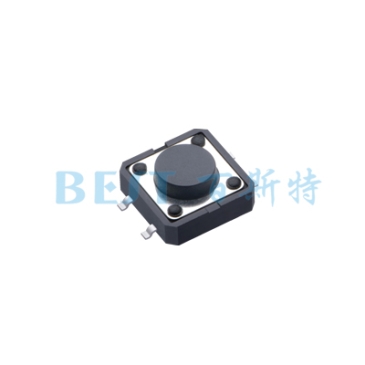

輕觸開關TS-1103W

產品介紹：

輕觸開關TS-1103W系列為一款12*12mm貼片型輕觸開關，高度有4.3mm-12mm高;但是支持耐高溫的只有4.3mm和5mm兩個高度，顏色也只有白色頭。力度：160g/250gf;包裝方式：袋裝(1000pcs包)。

技術參數：

使用范圍溫度：-20℃~80℃

額定值：DC 12V 50mA

接觸電阻：≤30mΩ

回復力：50gf min

絕緣電阻：≥100 MΩ

行程：0.25±0.1mm

驅動力：250±30gf、180±30gf、160±30gf

機械壽命：50000次

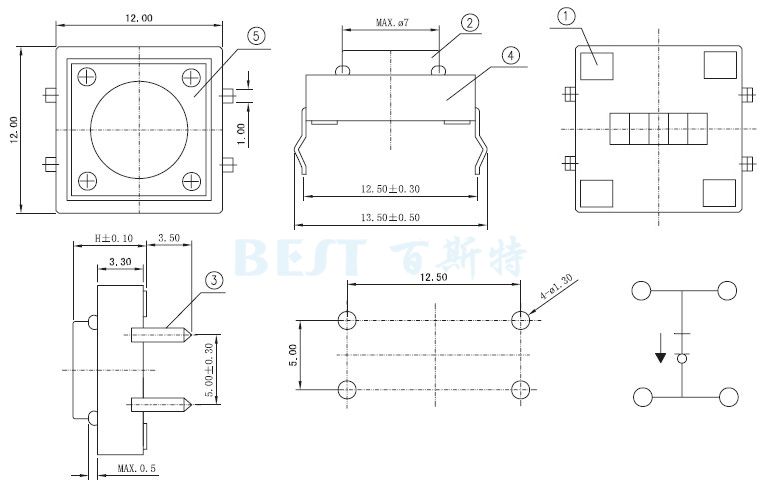

輕觸開關TS-1103W封裝規格圖紙

不過關于常規的12*12輕觸開關封裝規格上，其實則是有所存在尺寸的偏差，如12*12輕觸開關，實際有可能尺寸偏差為12.1*12.1mm、12.3*12.3mm等。所以對于在12*12輕觸開關封裝規格規格上的偏差，務必在開關的購買之前核實清楚，否則一些尺寸的偏差，都有可能會造成產品的不適用情況。不過由于開關的規格產品眾多，如4x4輕觸開關、6x6輕觸開關等產品，一時間也不是便于一一解說的，那如果大家有需想了解更多關于開關產品的價格訊息，建議可以在線咨詢下我們的精密龍電子工作人員。
