機械性能:

全回轉角度：300°±10°

轉動力矩：150~200gf.cm

回轉止動強度：6Kgf.cmMAX.

軸押引強度：6KgfMAX.

軸搖晃度：0.6xL/20mm p-p max.

電氣特性:

全阻抗值：500KΩ

全阻抗值容許差：±5%

殘留電阻值 ：R≤20Ω

抵抗變化特性 ：□A ■B □C □D □W

定格電力：B taper 0.05W

最高使用電壓：B taper 50V AC other taper 10V AC

相互偏差：≤±3dB(-40~0dB)

絕緣抵抗：100MΩ min. at 250V DC

耐電壓：1 minute at 300V AC

回轉壽命：10,000 cycles min.

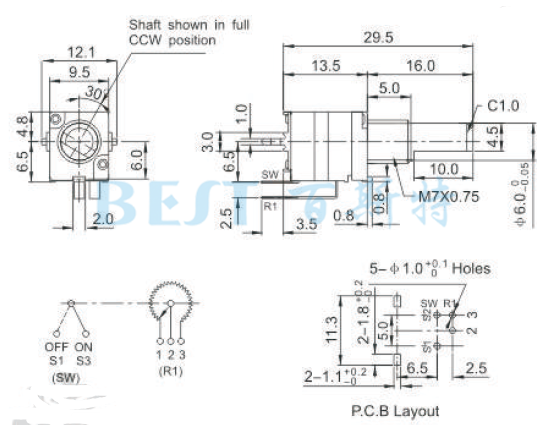

電位器RV9312NS參考圖紙
